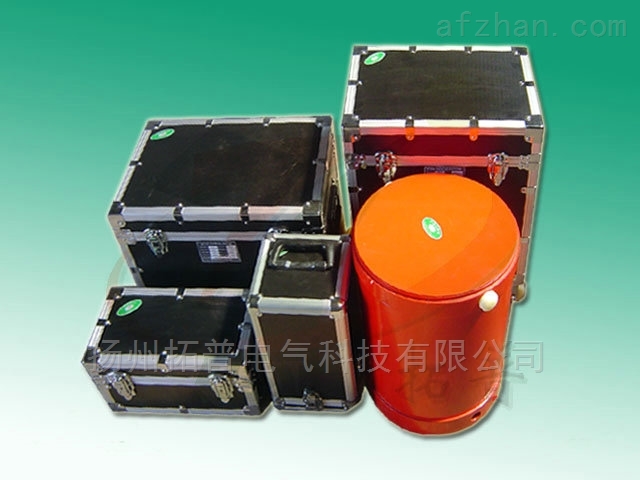

扬州拓普电气科技有限公司专业打造的交流试验变压器_HDSR-F_100/108_技术参数说明

产品简介
交流试验变压器(别称:变频串联谐振试验装置）)应用于电力、冶金、石油、化工等行业，适用于大容量的电容性试品，如发电机、电力变压器、高压交联电缆等的交接试验及预防性试验。

工作原理
交流试验变压器，电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时，该电路发生谐振。通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
技术指标
    1、环境温度：-10～45℃
    2、工作湿度：≤90％
    3、海拔：≤2000M
    4、电源输入：AC220V±l0％单相 输出0～220V(≤10KW)
                 380V±l0％三相，50Hz 输出0～400V
    5、额定试验容量：0～100kVA（可以选择108kVA）
    6、谐振电压：0～108kV
    7、频率调节范围：25～300Hz
    8、系统测量精度：1.0级
    9、频率调节分辨率：0.01Hz
    10、不稳定度：≤0.05％
    11、输出波形：正弦波
    12、波形畸变率：≤0.5％
    13、噪声： 60dB
    14、电抗器Q值：50

交流试验变压器成套构成
变频电源——既可改变其输出频率，又可改变其输出电压。

励磁变压器——起耦合信号及电压变换的作用，并按自身变化来提升电压。
电抗器——与被试品串联，构成LC串联谐振电路。
电容分压器——测量被试品上的电压，并作为采样信号反馈给调频电源。

友情提醒：购置交流试验变压器要选直接生产商扬州拓普电气科技有限公司的产品，产品质量及售后服务有保证！
