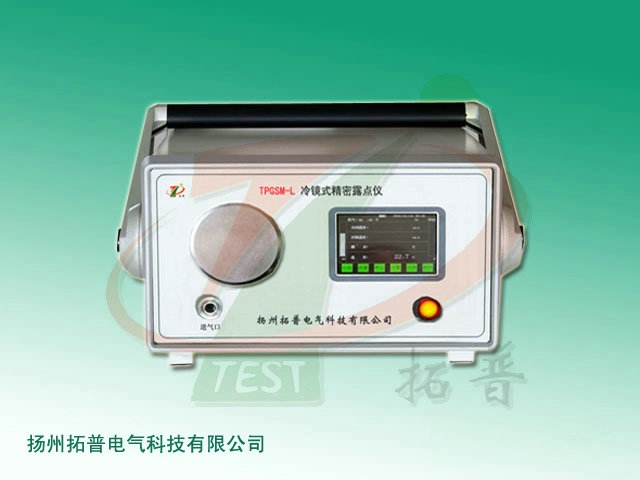

扬州拓普电气科技有限公司打造的SF6电气设备微量水分测试仪产品技术规范适用范围 1 适用范围 本技术规范规定了SF6电气设备微量水分测试仪的技术要求﹑检验方法﹑检验规则﹑标志﹑包装﹑运输和储存，是SF6电气设备微量水分测试仪设计﹑生产﹑使用﹑检验的技术依据。本规范适用于电网手持式回路电阻测试仪的技术性能与功能要求。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡未注日期的引用文件，其新版本适用于本规范。 1)《高压电气设备绝缘技术监督规程》 2）GB191《包装储运图示标志》 3）GB4793.1《测量控制和试验室用电气设备的安全要求的一部分：通用要求》 4）GB6587.1《电子测量仪器环境试验总纲》 5）GB6587.2《电子测量仪器温度试验》 6）GB6587.3《电子测量仪器湿度试验》 7）GB6587.4《电子测量仪器振动试验》 8）GB6587.5《电子测量仪器冲击试验》 9）GB6587.6《电子测量仪器运输试验》 10）GB6587.8《电子测量仪器电源频率与电压试验》 11）GB/T6592-1996《电工电子测量设备性能表示》 12）GB/T6593-1996 《电子测量仪器质量检验规则》 13）GB/3309-1989 《高压开关设备常温下的机械试验》 3 性能要求 3.1小巧轻便，仅重8公斤。 3.2 数字模糊控制技术，将目前的控制技术应用于露点仪上。 3.3 热管技术、致冷能力强，在35℃以下的环境温度条件下，测量范围能达到-60℃。 3.4测量时间短，该仪器采用数字模糊控制技术，大大缩短了平衡稳定时间。一般测量只需要3～5分钟，比同类仪器节省2～3倍的测量时间。 3.5动态结露指示，能够实时动态显示结露状态。 3.6节省用气量，从而为用户节省费用。对于SF6测量来说，SF6气体本身价格昂贵，另外过量抽取GIS或开关中的气体，对设备安全运行不利。过量排放SF6到空气中，也是导致过热的主要原因之一。 3.7 防SF6升华，一个大气压下，SF6的升华点-63.8℃。如果温度低于该温度，SF6会在镜面上形成固态，从而大大影响露点仪的正常测量和测量结果的准确度。DP99mini仪器内部能有效控温，防止温度低于SF6升华点温度，保证环境温度低时仪器的正确测量。 3.8直读微水含量µL/L值，仪器采用大屏幕显示，露点温度、µL/L值、平衡过程曲线、气体流量等参数同时显示。操作者不需要进行查表换算。 3.9测量结果打印输出，仪器可选外接打印机，测量结果可以保存。 3.10高智能化，该仪器能对测量者的误操作等进行提示或报警。自动判别控制状态。 3.11 U盘接口，方便用户导出数据到计算机。 3.12语音提示功能，人性化的仪器提示功能。 3.13拔插式锂电池模块设计，方便用户自行更换，自带锂电池，连续工作5小时。 4 技术指标 测量范围： -60℃ max 10℃环境温度 -60℃max 20℃环境温度 -60℃ max 35℃环境温度 -55℃max 40℃环境温度 （以上为在大气压下的测量值，若大于大气压，露点温度可能稍高一些。） 测量参数： 露点温度，µL/L值，平衡过程曲线，气体流量 精度 ： ≤±0.2℃ 重现率 ： ≤±0.1℃ 平衡时间： 一般为3~5分钟（与测量环境，气体干燥程度有关） 冷却： 四级帕尔帖冷泵 取样气体流量： 15~60L/h，一般25~30L/h 取样气体压力： min10mbar，max10bar（1kPa~1MPa） 显示： 320x240真彩TFT高亮度液晶显示屏 报警： 气体流量异常报警，镜面检查报警 响应时间: 2.5℃/秒 max 仪器检查: 自动镜面检测 充电电压： 20V/2A 电池容量： 7AH/16.8V 环境温度： -20℃~+50℃（存放、使用） 环境湿度： max 90%相对湿度，无凝结 测量结果可以折算到20℃时的数值(满足DL / T 506-2007)
