扬州拓普电气科技有限公司提供的图文说明SDDL电缆故障测试仪系统组成

功能特点

1、电缆故障测试仪软件实现故障自动搜索，距离自动显示，双游标移动可*到0.1米，波形可任意压
缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少
误差。
2、电缆故障测试仪支持开通的3G通信终端或无线网，3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，
使您无忧工作。
3、电缆故障测试仪4G电子盘内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和*定位提供参考和帮助。
5、电缆故障测试仪关键的*定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又
一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
6、电缆故障测试仪研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高
压*隔离，对主机、操作人员*安全的特点。
7、电缆故障测试仪高压放电部分三种可供用户选择，国内*高频高压电源8.9kg替换65kg试验变压器和操作箱，*一项空白。
二、SDDL电缆故障测试仪测试指标
1、电缆故障测试仪可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、电缆故障测试仪可测量长度已知的任何电缆中电波传播的速度。
3、电缆故障测试仪可测试电缆走向及埋设深度。
4、电缆故障测试仪显示方式：12.1英寸工业级液晶屏
5、电缆故障测试仪存储方式：固定移动两方式4G/2G
6、电缆故障测试仪测试方法：低压脉冲法、冲闪电流法、直闪电流法
7、电缆故障测试仪操作方式：触摸屏、笔操作测试距离：不小于40km
8、电缆故障测试仪短的测试距离（盲区）： 10米
9、电缆故障测试仪*定点误差：±0.15m
10、测试误差：系统误差小于±1%
11、分辨率：V/50m；V为传波速度m/μs；
12、软件游标0.1米。
13、环境温度 ：-20°C  ~  50°C
14、空气相对湿度：≤85％RH
15、大气压力：86~106KPa
16、海拔高度：2500米以下
17、大的风速：≤ 40m/s
18、基本地震烈度： 8度地震动峰值加速度0.214g
19、污秽等级：IV级
三、SDDL-2013电缆故障测试仪系统组成：
   SDDL-2013电缆故障测试管理系统用于电力电缆各类故障测试，电缆路径。电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的*测试。

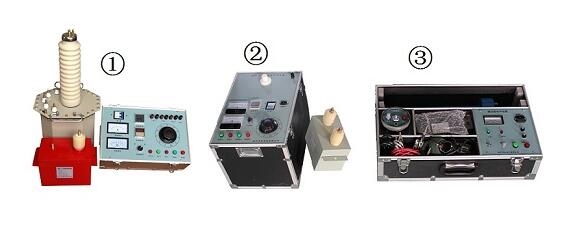

四、附件及高压部分 高压冲击放电部分

1、电缆故障测试高压冲击放电部分 （含交直流试验变压器一台， 操作箱一台，脉冲电容一台）
2、电缆测试高频高压电源及电容器
3、电缆故障测试声磁同步定点仪及附件
