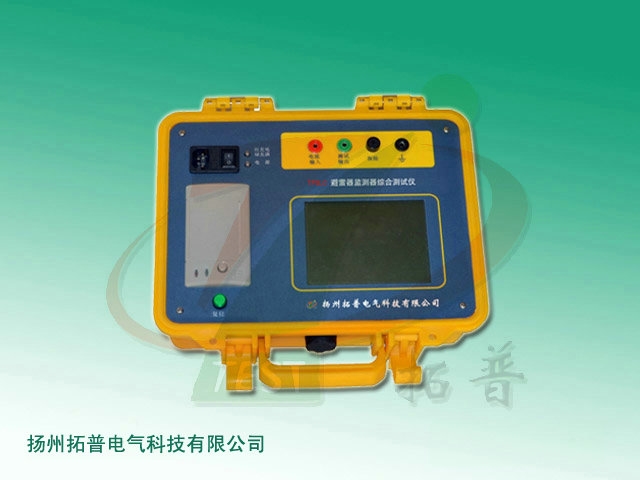

扬州拓普电气科技有限公司提供的GDYZ-301A_氧化锌避雷器综合测试仪_技术指标 产品概述 该仪器是发电站、变电站等现场或实验室用于检测氧化锌避雷器电气性能的专有仪器。仪器可以在设备运行状态下对其避雷器阻性电流和监测器计数器动作等参数进行准确稳定的测量，还可对监测器电流表进行校验。仪器体积小、重量轻、功能齐全，是理想的氧化锌避雷器特性测量仪器。 仪器既可有线方式测量也可无线方式测量，无线传输距离更是可达1000米以上，方便了大型变电站现场各种测量作业。整个设备操作简单、使用方便，测量全过程由中央处理器智能控制完成，8寸超大全触控彩色液晶显示屏可清晰的显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果更加准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量避雷器的阻性电流；从而方便工作人员及时发现氧化锌避雷器内部受潮及阀片老化等危险缺陷 产品特点 有线、无线测量数据一致 本仪器有线方式和无线方式所测得的数据*一致，用户*不用担心因使用无线方式而带来测量误差。 无线取样，距离远，操作方便 ①无线方式：适用于室外或者PT取样接线柜与被测避雷器距离较远等现场，无线传输距离更是达到了1000米以上，*能满足各种实验现场的需要。 ②有线方式：适用于室内或者PT取样接线柜与被测避雷器距离较近等现场。 三相同时测量，自动修正 仪器具备三通道阻性电流同时测量，同时提供两种抗干扰模式；①无干扰：此模式下仪器测量时不会自动修正相间干扰角度；②有干扰：此模式下仪器测量时会自动对相间干扰角度进行计算修正，只需一次接线即可同时完成ABC三相的测量。 功能齐全，性能强大 本仪器具备避雷器阻性电流测试、监测器电流校验和监测器动作测试等多种测试功能，性能强大、测试精度高。 全触摸超大8寸彩色液晶显示 操作简单，仪器配备了全触控式8寸彩色液晶显示屏，max显示界面所有操作步骤中文菜单显示，每一步都非常清晰明了，操作人员不需要额外的培训就能使用，是目前理想的智能型测量设备。 超大容量锂电池，简单便携 仪器内置max容量锂电池，一次充电可连续工作几十个小时，*省去了工作现场寻找220V电源的麻烦。 技术参数 1 | 使用条件 | -20 ℃ ~ 50 ℃ | RH ＜ 80% | 2 | 充电电源 | AC 220V ± 10% | 3 | PT 参考电压输入范围 | 0 ～ 300V | 4 | 电压通道输入电阻 | ≥ 150k Ω ( 带保险管 ) | 5 | PT 参考电压测量精度 | ±（ 2% 读数 +0.5V ） | 6 | 电流输入测量范围 | 0 ～ 10mA | 7 | 电流基波测量精度 | ±（ 2% 读数 + 0.1mA ） | 8 | 电流谐波测量精度 | ±（ 5% 读数 + 0.1mA ） | 9 | 电流通道输入电阻 | ≤ 1 Ω | 10 | 监测器动作次数 | 0 ～ 99 次 | 11 | 8/20uS 冲击电流 | ≥ 50Ap | 12 | 电流表校验范围 | 0 ～ 10mA | 13 | 电流表校验精度 | ±（ 2% 读数 +5uA ） | 14 | 测量分辨率 | 电 压 | 0.001V | 电 流 | 0.001mA | 角 度 | 0.001 ° | 15 | 电池工作时间 | 主机 8 小时，电压采样盒 12 小时 | 16 | 无线传输距离 | 1000 米以上（空旷无遮挡） | 17 | 主机外型尺寸 | 320 （ L ）× 270 （ W ）× 140 （ H ） | 18 | 手持采集头 | 180 （ L ）× 120 （ W ）× 80 （ H ） | 19 | 主机重量 | 4kg （不含线） |

信息整理：氧化锌避雷器综合测试仪生产厂家扬州拓普电气科技有限公司 |
