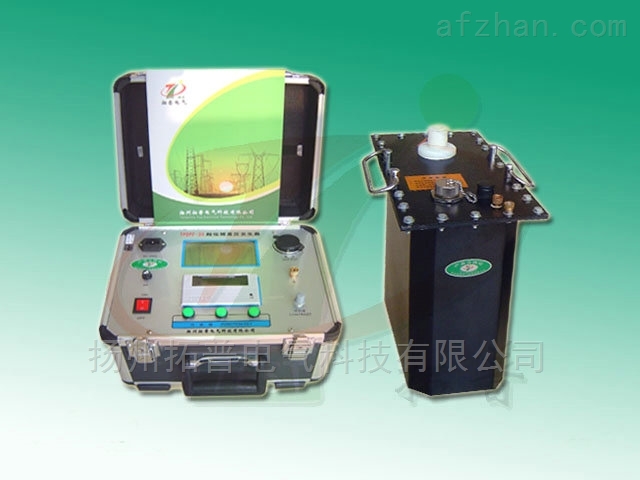

扬州拓普电气科技有限公司提供的YSB809_超低频高压发生器_技术指标

产品简介

 YSB809超低频高压发生器接合了现代数字变频技术，采用微机控制，升压、降压、测量、保护*自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标*符合《电力设备专有测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。YSB809超低频高压发生器可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

产品特点

1额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

技术参数

1.输出额定电压：根据要求配置

2.输出频率： 0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz   max1.1µF

                  0.05Hz  max2.2µF

                  0.02Hz  max5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤5％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8.电源保险管：参见表1

9.电源：频率50Hz，电压220V±5%。

产品用途

YSB809超低频高压发生器可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。接合了现代数字变频技术，采用微机控制，升压、降压、测量、保护*自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标*符合《电力设备专有测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准。
