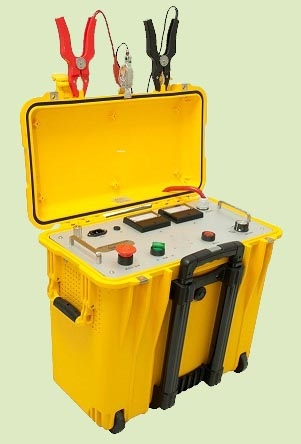

扬州拓普电气科技有限公司提供的TP_HDM-15/8E_电缆故障定位电源_图文资料

主要功能

电缆故障定位电源主要有如下功能：

         1. 可发出大到输出电压为15 kV，单次放电能量达900J的高压脉冲，与L-1B声磁同步定点仪配合，具有以下功能:

完成一般高阻、闪络型故障点的准确定点。
查找电缆的位置（路径），探测电缆埋设深度，识别特定电缆。
对金属性击穿（死接地），利用磁场测量法准确定点。

         2. 与TDR-200波反射法故障定位仪配合，可用脉冲电流法对电缆故障进行预定位。（即故障测距，有关内容详见TDR-200说明书）

         3. 强大的烧穿能力，可在短时间内烧穿击穿点，降低击穿点电阻，大的烧穿功率500W。

         4. 可进行直流耐压试验。

技术特点

■  设备结构紧凑，整体由拉箱封装，外观精美。

■  平时运输时，可拉杆拉动，方便运输。

■  乘坐公共交通工具如：火车、飞机时，可以方便托运，便于异地操作。

■  采用开关电源输出，减轻设备重量、隔离电网，对电源无影响。

■  有脉冲和直流两种工作方式，一机多能，可用于直流耐压试验。

■  具有自动放电功能，在高压分闸后，自动对电容器和试品放电并接地，保证操作人员安全。

■  电容自动放电，放电频率及放电能量稳定。

技术参数

■  脉冲和直流输出电压（负极性）    0～15kV连续可调

■  大的烧穿功率                                  500W

■  放电电容                                         8μF

■  单次大的放电能量                          900J

■  外型尺寸（长×宽×高）                 40cm×46cm×50cm

■  重量                                                33kg

■  工作电源                                        工频 220V±15%
