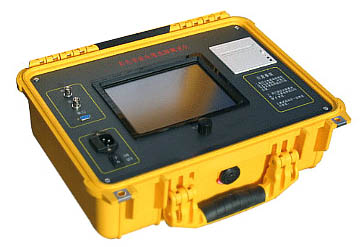

扬州拓普电气科技有限公司提供的电缆故障定点仪_TP_DMS-B_技术参数

功能特点

1、 配合高压信号发生器,进行声磁同步故障测试，可以对电力电缆的高阻和闪络型故障定点，定点的同时可以探测路径，配合跨步探杆或弓型架可以用跨步电压法测试电缆外皮破损。
2、 配合音频信号发生器，进行音频感应测试，可以迅速准确地探测电缆路径，进行低阻故障定点，并能进行电缆的鉴别和深度测量。
3、 测量精度高，高阻故障定点和路径探测的误差均不超过0.1米，低阻故障定点误差不超过1m。
4、 同步接收电缆故障点放电发出的声音和磁场信号，抗干扰能力强。
5、 信号波形在大屏幕液晶上显示，波形直观，容易识别。
6、 探测方法以波形识别为主，耳机听为辅，操作不易疲劳。
7、 利用光标能确定声音和磁场信号之间的延时，进而确定故障点的远近。
8、 伸缩式探杆，现场可根据不同身高人员调整高度，再也不用弯腰定点。
9、具有背光、自动关机功能。
10、操作简单方便、外形美观、便于携带。

技术参数

技术性能:

● 工作方式:声波、电磁波同时接收。
● 声波由高灵敏度耳机听。
● 输入阻抗大于lK
● 磁通量放大量8Odb
● 电池电压9V±10%电源5#电池6节
● 重量2.6Kg
● 接收地震波、电磁波。
● 输入0.01克加速度,输出大于2.5伏。
● 声通道放大量12Odb
● 信噪比7Odb
● 环境温度-l0℃-45℃
