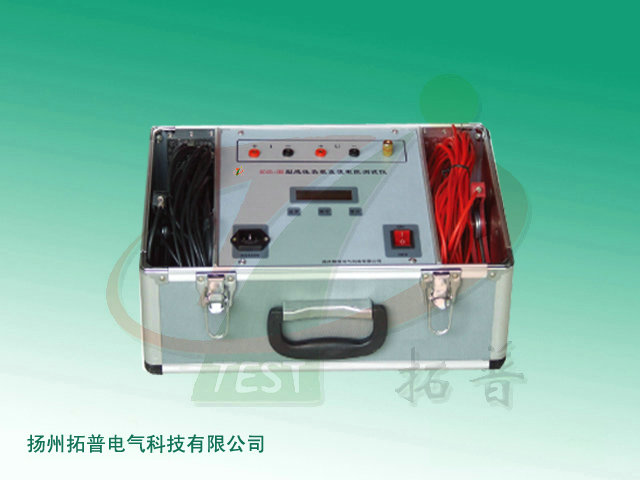

扬州拓普电气科技有限公司提供的变压器直流电阻测试仪_TP_KDZR-5A_技术资料

直流电阻测试仪界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。技术上采用“四端"测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。 本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：

     ①检查绕组内部导线和引线的焊接质量；

     ②检查分接开关各个位置接触是否良好；

     ③检查绕组或引出线有无折断处；

     ④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；

     ⑤检查层、匝间有无短路的现象。

产品特点：

 1、测试速度快：输出充电电流可达5A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍

  2、准确度高：本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，强抗干扰能力，进而保证了测量准确度。并且采用进口上等元器件，测量结果准确度高，重复性好

  3、测量范围广：电阻测量范围为1μΩ～2KΩ，量程广

  4、交直流两用：本直流电阻快速测试仪内附可充电电池组，交直流供电，便携式设计，使用、携带方便

产品参数：

1、主要技术指标:

     测量范围:  0～2000Ω。(共六档)

     测试电流: 5A(20mΩ、200mΩ); 2A(2Ω);0.2A(20Ω); 0.02A(200Ω) ; 0.002A(2000Ω) 。

     分辨率:  1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。

     准确度: 1mΩ～2000Ω    ( ±0.5% RDG +2 d )

  2、其它:

     整机功耗:≤30W

     工作温度与湿度: 0℃～40℃; ≤ 85 % RH

     耐压: AC1.5kV  50HZ  1min

  3、工作电源:  14.8V/2.2Ah锂离子可充电电池；  AC220V 50 HZ (±10 %)

信息整理：扬州拓普电气科技有限公司
