扬州拓普电气科技有限公司提供的卫星授时_远程_无线核相器_TP_KDHX-880_技术参数

卫星授时远程无线核相器是国内开创用于电力系统三相电远程核相的新产品，具有强的通用性，可实现对分处两地的远距离电力线路之间的相位差的测量、相位的核准及地下长距离带电线路的校线，还可以远距离两地环网柜二次感应点电压核相，以及环网柜二次感应点（低压）与远端电缆进线或出线端（高压）核相；集普通核相功能和远程核相功能于一身，远程模式核相距离在500公里之内仍能保证核相结果准确可靠，卫星授时核相主机无卫星时钟信号仍能适应例如室内、地下室等场所的核相工作。

产品概述：

远距离核相系统应用卫星授时技术、无线传输技术，对电力系统进行远程核相时，可实现两地间远距离电力线之间的相位差的测量、相位的核准及地下长距离带电线路的校线，突破地域局限性。

产品特点：

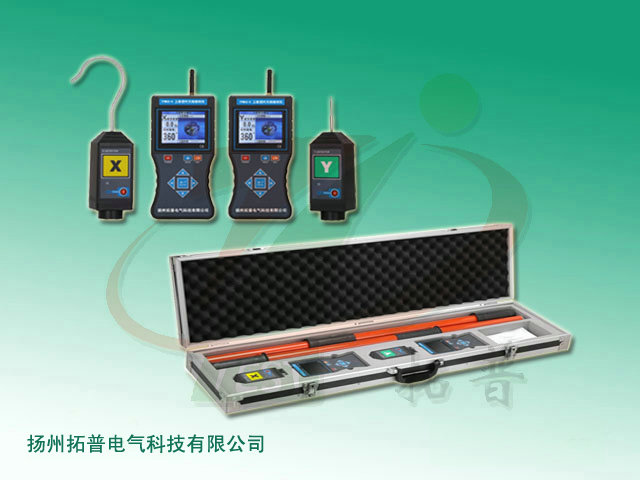

1、由两套独立的系统组成：主机一个，通用采集器X和Y各一个，环网柜专用采集器A和B各一个（共四个采集器），3.2m绝缘杆两根。

  2、密封的环网柜低压感应点与远端线路高压感应点核相

  3、卫星授时远程核相可用于室外、室内、地下室的核相

  4、具备智能语音提示主机和采集器各种工作状态

  5、语音自动指导核相操作全过程

  6、主机能显示各采集器所测点的电压等级

  7、能适用于各种小车式开关柜核相；

产品参数：

1、远程技术指标：

     主机之间卫星授时远程核相距离≥500km

     无卫星时钟本机仍可继续工作30分钟

     通用采集器X、Y测试交流电压等级为15V----220kV

  2、环网柜技术指标：

     主机和采集器的视距传输距离≥100m

     环网柜专用采集器A、B测试交流电压等级为1V-10kV

  3、通用技术指标：

     准确度：测试精度≤6°

     同相定性：主机显示度数≤15°为同相

  4、一套远程无线核相仪可分为两套近程核相仪单独使用，每套系统可单独完成：相位测量同相或不同相，相序测量正相序或逆相序，变压器组别，验电。

  5、准确度：测试精度≤6°；

  6、同相定性：主机显示度数≤15°为同相；

  7、无卫星时钟本机仍可继续工作30分钟；

  8、远程核相时甲乙主机之间卫星授时远程核相距离须≥500km。

  9、 当用于环网柜核相时，主机和采集器的视距传输距离须≥100m。

  10、当用于中置柜核相时，主机和采集器的视距传输距离≥5m。

信息整理：扬州拓普电气科技有限公司
