扬州拓普电气科技有限公司提供的高压开关动特性测试仪_TP_NDGKC-Ⅷ_技术资料

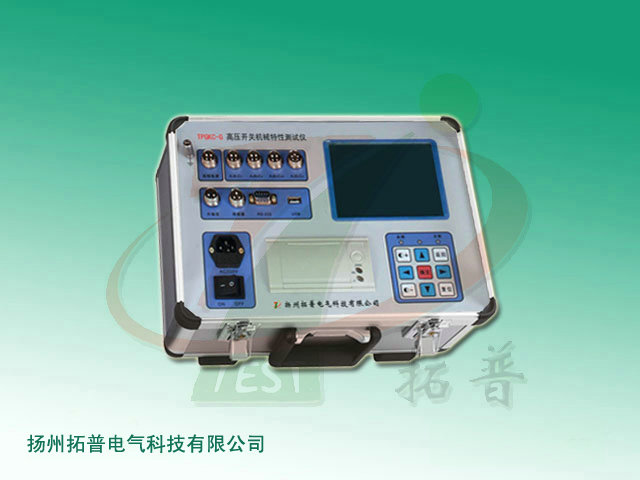

高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。

产品简介

它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

产品特点：

1.时    间：12个断口的固有分、合闸时间，同相同期、相间同期；
2.重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值；
3.弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值；
4.速    度：刚分、刚合速度，速度，时间－行程特性曲线；
5.行    程：总行程，开距，超行程，过冲行程，反弹幅值；
6.电    流：分、合闸线圈的分、合闸电流值、电流波形图；
7.动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

产品别称

高压开关测试仪、高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪。

产品参数

 1.使用环境：

输入电源：220V±10% 50Hz±10%；大气压力：86～106kpa；温    度：－10～40℃；湿    度：≦80%RH；2.技术性能：绝缘电阻：＞2MΩ；介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧；3.基本参数：时    间：量程: 4000.0ms，分辩率:0.1ms；误    差：在①100ms以内，0.1ms±1个字；          ②100ms以上，0.1%±1个字；  ③同期：速    度：量程：20.00m/s，分辩率：0.01m/s；      误    差在：0-2m/s以内 ，±0.1m/s±1个字；100ms以上，±0.2m/s±1个字；合闸电阻：量程：1600Ω，分辨率：1Ω；行程：

量 程    分辩率    误 差

真空断路器    50.0mm    0.1mm    1%±1个字

SF6断路器    300.0mm    1mm

少油断路器    600.0mm    1mm

4.电    流：量程 20.00A，分辩率：0.01A；

.输出电源：DC30～250V数字可调/20A（瞬时工作）；
