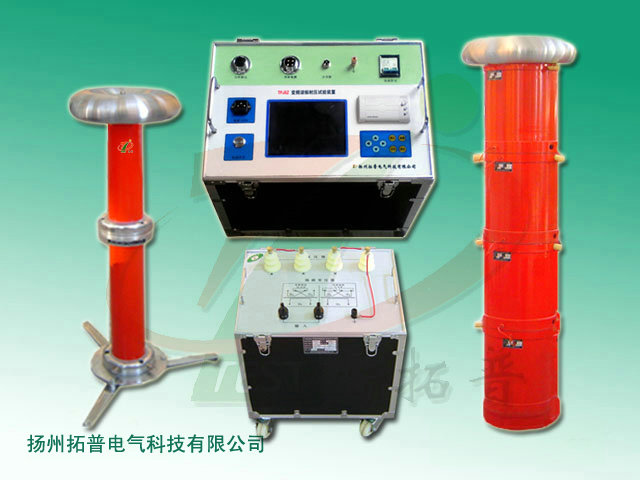

扬州拓普电气科技有限公司提供的变频串联谐振耐压试验装置_TP_NC-BPXZ_675kVA/270kV_技术参数 变频串联谐振耐压试验装置主要针对 10kV、35kV、110kV电缆的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV 电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。 主要特点
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。 2、整个装置单件重量很轻，便于现场使用。 3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。 4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。 5、采用了 DSP 平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。 技术参数 装置名称 | 变频串联谐振耐压试验装置 | BPXZ-675kVA/270kV 变频串联谐振耐压试验装置技术指标 | 额定电压 | 110kV/300mm2 电缆 1km 的交流耐压试验，电容量≤0.147uF，
试验频率 20-300Hz，试验电压 128kV，试验时间 60min； | 35kV/300mm2 电缆 5km 的交流耐压试验，电容量≤0.9725uF，
试验频率 20-300Hz，试验电压 52kV，试验时间 60min； | 10kV/300mm ² 长 度 10km电缆的交流耐压试验 ，
电容量≤ 3.906uF，试验频率 20-300Hz，试验电压 22kV，
试验时间 5min | 110kV/63000kVA 主变的交流耐压试验，电容量≤0.02uF，
试验 频率 45-65Hz，试验电压不超过 160kV，试验时间 1min | 110kV 互感器、开关、GIS 的交流耐压试验，试验频率 20-300Hz， 试验电压不超过 265kV，试验时间 1min | 输出电压波形畸变率 | <1.0％ | 允许连续工作时间 | 额定条件下一次性工作 60 分钟； | 装置自身品质因数 | Q≥30(f=45Hz) | 装置输出波形 | 正弦波 | 输入电源 | 三相 380V 或单相 220V | 频率调节范围 | 20Hz～300Hz | 系统测量精度 | 1.50% | 装置具有过压、过流、零位启动等保护功能 |
| 设备主要配置及技术参数说明： | 变频电源一台 | 额定功率 | 37kW | 输入电压 | 三相 380V 或单相 220V±5% 50Hz | 输出电压 | 0～400V 可调 | 输出电压频率 | 20～300Hz | 0.1Hz 步进可调 | 频率不稳定度 | ≤0.02% | 输出电流 | 0～92.5A | 高压电抗器（共二十台） | 额定容量 | 67.5kVA | 额定工作电压 | 27kV | 额定工作电流 | 2.5A | 额定电感量 | 45H | 连续工作时间 | 60min | 温 升 | 小于 65k | 工作频率 | 20~300Hz | 激励变压器（两台） | 额定容量 | 18.5kVA | 输入电压 | 0-400V | 输出电压 | 3/6/15kV | 输出电流 | 6.2/3.1/1.2A | 电容分压器（一套） | 额定电压 | 270kV | 自身电容量 | 600pF | 工作频率 | 20～300Hz | 不确定度 | 1.50% | 分压比 | 3000：1 |
信息整理：扬州拓普电气科技有限公司
|
