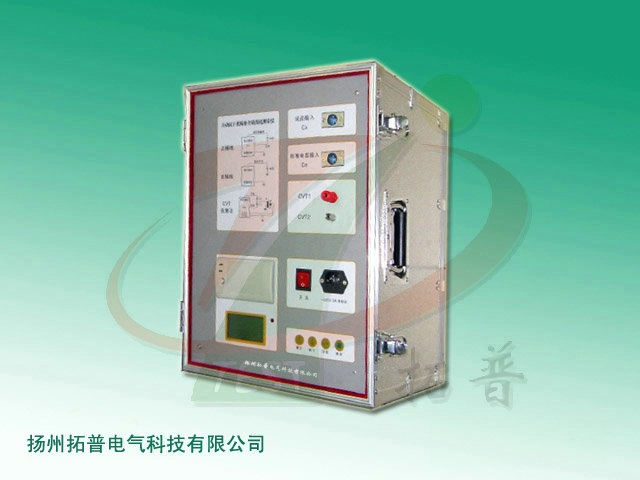

扬州拓普电气科技有限公司提供的异频抗干扰精密介质损耗测试仪_TP_RJS-8Y_技术参数

用于现场抗干扰介损测量或试验室精密介损测量。仪器为一体化结构，体积重量超小，内置介损电桥、变频电源、试验变压器和标准电容器等。仪器采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，仪器自带微型打印机可打印输出测试结果。

功能特点

1. 具有正/反接线、内/外标准电容、内/外高压、反接线低压屏蔽、CVT和变比等多种工作模式。能自动分辨电容、电感、电阻型试品。一体化结构，全自动智能化测量，使用携带方便。

2. 变频抗干扰，在200%干扰下能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

3. 采用数字波形分析和电桥自校准等技术，使得正/反接线的准确度和稳定性一致，配合高精度三端标准电容器，实现高精度介损测量。

4. 内置串联和并联介损测量模型，并且可模拟西林电桥和电流比较仪工作，方便仪器检定。

5. CVT自激磁测量时，测量线可拖地，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且CVT。

6. 具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量，并同时测出下端屏蔽部分的电容量和介损值。

7. 具有CVT变比测量功能，可测量CVT变比、极性和相位误差。

8、具备高压保护、供电保护、接地保护、CVT 保护、防误操作、防“容升"等安全措施。

9、具备打印、存储、时钟功能。

技术指标

输入电源：       180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

准确度：         Cx: ±（读数×1%+1pF）tgδ: ±（读数×1%+0.00040）

电容量范围：   内施高压：3pF～60000pF/10kV       60pF～1μF/0.5kV

外施高压：      3pF～1.5μF/10kV      60pF～30μF/0.5kV

分辨率：          高到0.001pF，4位有效数字

tgδ范围：        不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：    10μA～5A

内施高压：             设定电压范围：0.5～10kV

                             大的输出电流：200mA

升降压方式：连续平滑

调节电压精度：±(1.0%×读数+10V)

电压分辨率：0.1V

试验频率：45、50、55、60、65Hz 单频

45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频

频率精度：±0.01Hz

外施高压：       正、反接线时大的试验电流5A

CVT自激法测量： 输出电压3～50V，输出电流3～30A

                        C1/C2同时测量，高压连线可拖地

CVT变比测量：   变比测量精度：±读数×1%        变比测量范围：10～99999

                        相位测量精度：±0.02°         相位测量范围：0～359.99°

高电压介损：     支持变频和谐振电源高电压介损

计算机接口：     标准RS232接口（选配）
