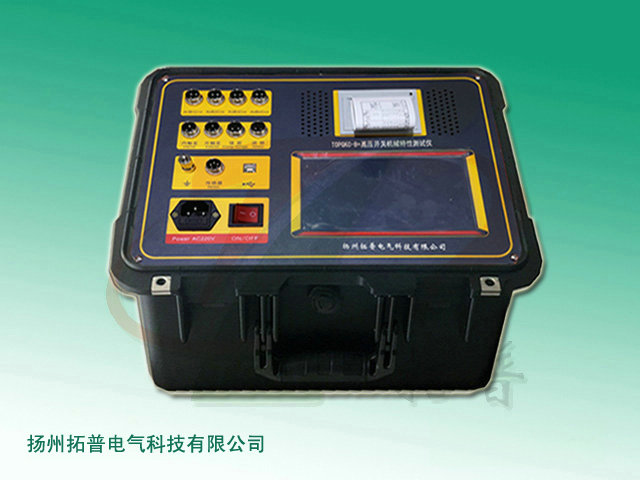

高压开关综合测试仪是我厂依据的《高压交流断路器》GB1984-2003为设计蓝本，参照电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

功能特点

1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。u

2、在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

3、直线直线传感器，旋转传感器，安装极为方便、简捷。

4、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

6、主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。u

8、仪器配有RS-232接口，可与PC机联机操作，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

9、时间：12个断口的固有分、合闸时间，同相同期、相间同期。

10、重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

11、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

12、速度：刚分、刚合速度，大的速度，时间－行程特性曲线。

13、行程：总行程，开距，超行程，过冲行程，反弹幅值。

14、电流：分、合闸线圈的分、合闸电流值、电流波形图。

15、动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

技术参数

1、使用环境
   输入电源：AC 220V±10%、50Hz±10%
   环境温度：-10～40℃
   环境湿度：≤80%RH
   大气压力：86～106kpa
2、安全性能
   绝缘电阻：＞2MΩ
   介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
（1）时间：量程：20000.0ms            小的分辨率：0.01ms
　　　     误差在：①200ms档位          0.01ms±0.1ms
                 ②2000ms档位         0.1ms±0.1ms
　　　　   　　  ③20000ms档位        1ms±0.1ms
（2）速度：量程：20.00m/s             小的分辨率：0.01m/s
           误差在：①0～2m/s以内        ±0.1m/s±1个字
                 ②2ms以上            ±0.2m/s±1个字
