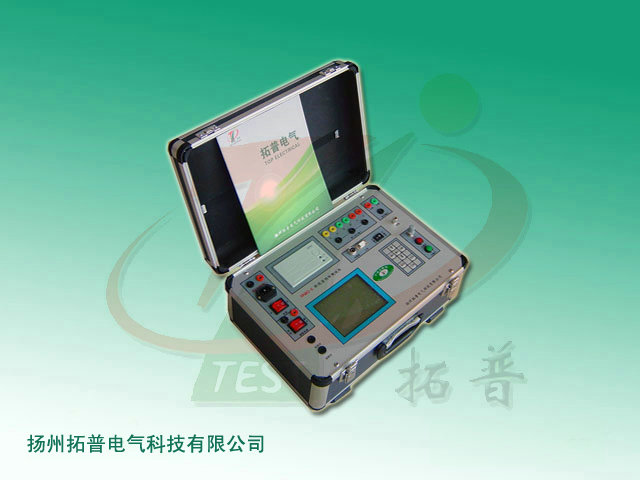

扬州拓普电气科技有限公司提供的高压开关机械特性测试仪_TP_HVKC-II_技术指标

高压开关机械特性测试仪具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断。

特点及主要功能
1. 320×240超大蓝屏液晶显示器、高速热敏打印机；
2. 集成操作电源，无须现场二次电源，现场使用更加方便快捷；
3. 具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；
4.可测试6通道时间及同期、弹跳；
5.可测试一路速度，配备滑线电阻（转角、直线），几乎涵盖所有型号开关的速度测试；
6.内部抗干扰电路可以抵御现场感应的15kV高压，保护断口安全、可靠；
7.持开关操作机构的低电压试验；
8.晶屏触摸操作方式，不需要键盘。

主要技术指标

1.  测试项目
1.1  时间测量
1.1.1  同时测量6个断口的固有分、合闸时间及同期性；
1.1.2  弹跳次数、弹跳时间；
1.2  速度及行程测量
1.2.1  刚分速度、刚合速度；
1.2.2  开距、超程；
1.2.3  绘制“行程—时间（S-t）"曲线；
1.3  测试分（合）闸线圈电流（I-t）波形，断口状态波形；
1.4  低电压试验；

信息整理：扬州拓普电气科技有限公司
