扬州拓普电气科技有限公司提供的避雷器用监测器测试_LXY-10C_技术参数

   避雷器用监测器已经普及我国各大小电厂电站，为避雷器的可靠运行提供了重要数据。由于密封性能的差异，监测器在运行的过程中可能进入水分和潮气，使内部器件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准确。所以《规程》规定应每年都对避雷器监测器进行检查。运行中的避雷器监测器显示异常数据时，工作人员则需要进行相应检测找出故障原因。其中当监测器显示电流数值比正常明显偏大时，一般为避雷器持续电流增大（包括阻性电流增大、外瓷套污秽电流增大等），或者是监测器测量部分出现故障；当监测器显示电流数值比正常明显偏小时，一般为绝缘底座漏电或者监测器本身故障所致。可见只要监测器数据异常，监测器本身就是怀疑对象。一般工作人员先会对监测器进行检测，当确定监测器良好后才开始检测避雷器及查找其它问题。
    目前，市场上监测器品种繁多，质量也良莠不齐，而且生产厂家大多不提供监测器的检测设备，而《规程》上提供的简易检测手段现场制作十分困难，使用操作不方便也不安全。所以如何判断监测器的好坏也就成了现场工作人员非常头痛的问题。针对上述现状，本公司根据多年的现场经验总结研发了集避雷器用监测器电流校验、雷击计数器动作测试于一体的综合型检测仪器。

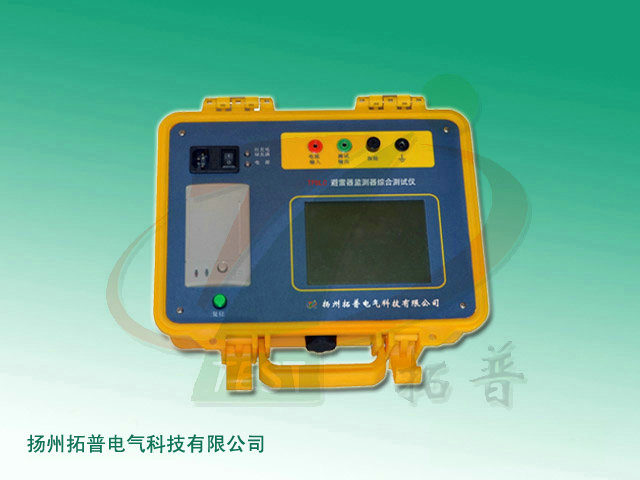

    避雷器监测器测试仪为一体化结构，全中文显示，内置电池供电，操作简单，携带方便。

功能特点
1、该仪器具有计数器动作校验和电流校验两种功能。
2、本仪器严格按照安全标准设计制造。
3、本仪器冲击电压可设置，根据设定此处自动产生雷击输出。
4、根据避雷器在线监测装置的量程选择校验电流，自动校验。
5、测量完成后自动切断输出电压。
6、具有2种电源方式：使用锂离子电池供电，同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。
7、全中文显示，中文提示操作，简单明了。
8、完善的保护功能，测试完成后内部储能电容专用泄放回路。

技术参数
1、安全规格
（1）IEC 61010-1 CAT.IV 600V污染度2
（2）IEC 61326   EMC规格：测试，控制和检验用电气设备
（3）IEC 60529   IP64（外盒合闭状态）
2、交流电源：AC 220V±10%，50/60Hz，20VA
3、电池供电：12.6V锂离子可充电蓄电池
4、电池续航时间：1000V放电约3000次或待机16小时
5、测试电压精度：标称值的100%到110%
6、电流测试量程：10mA
7、电流测量精度：1%+3μA
8、计数校验功能
（1）输出冲击电流波形：8/20μS（冲击涌流从发生到峰值时间8μS，从发生到下降到50%峰值时间20μS），电流峰值：＞100A。
（2）放电电压：600V、800V、1000V、1200V
（3）放电次数：可设置1～30次
（4）放电间隔：可设置3～30秒
（5）放电完毕，仪器自动切断输出电压，安全可靠，防止造成人身危险。
9、电流校验功能
（1）电流输出范围：0.1～10mA，电流按10%、20%、50%、70%、100%自动输出
（2）输出精度：1%+3μA
（3）电流输出清单：假如计数器电流为3mA，则输出0.3mA→0.6mA→1.5mA→2.1mA→3mA
（4）电流校验完毕，仪器自动放电，安全可靠，防止造成人身危险。

信息整理：扬州拓普电气科技有限公司
