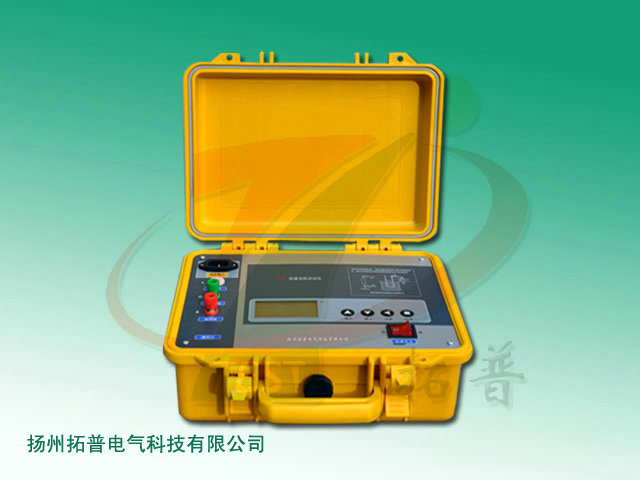

扬州拓普电气科技有限公司提供的数字绝缘电阻测试仪_TP_YH-5103_技术参数

数字绝缘电阻测试仪广泛用于高压电气设备的绝缘测试，特别适用于发电机、大型电力变压器及截面积比较粗的长电缆的测试。仪器具有：1000V，2500V，5000V三种测试电压，测试绝缘电阻值高达500GΩ（500000MΩ）.大容量输出，5000V短路电流≥2.5mA，可对容性,感性负载快速充电，具有很好的抗干扰性等特点，测试完毕后可以自动放电。

技术参数：

测试范围：  10MΩ～500GΩ；

电阻精度:   电压1000V；   10MΩ ～  10GΩ，      ±10％

   10GΩ ～ 30 GΩ，      ±5％

        电压2500V；   20MΩ ～ 10GΩ，       ±10％

    10GΩ ～100 GΩ，      ±5％

    100GΩ～200 GΩ，      ±15％

  电压5000V；   40MΩ ～ 10GΩ，       ±10％

                    10GΩ ～ 200GΩ，      ± 5％

                 200GΩ ～ 500GΩ，     ±15％

短 路 电 流:      5000V时 >2.5mA；

性能要求：

  1.仪器由单片机控制，自带背光，大屏白底黑字显示，清楚明了，屏幕同步显示被测电阻R的值，电压，时间， 15秒，及电池电压监测值。

2.  测量过程中，；任意时间段内，关闭测试，测试数据自动锁存在屏幕上，并且仪器内部开始自动放电，方便记录。

3.仪器具备较强的抗干扰性能，仪器面板和箱体采用全屏蔽的处理方式。

4.仪器采用直流供电，内置锂电池专用充电电池工作。满足海拔3000M  ,110KV变电站以下正常使用

5. 如果在测试过程中，被试品有短路现象，仪器在 测试4秒钟之内将会自动关断高压，并且显示屏跳出新的界面提示关机重新测量。（界面如下图）

这项保护功能能很好的帮助使用人员判断被试品是否短路和击穿，同时也能很好的保护仪器在长时间短路状态下电池的电量损耗和元器件的损坏。

6. 操作人员习惯在测试试品前先短接L,E，看仪器是否回0，以此判断仪器的好坏。数字表与指针表的操作有所不同，为此我公司特别配备了100MΩ标准电阻。作为检测依据之一。

信息整理：扬州拓普电气科技有限公司
