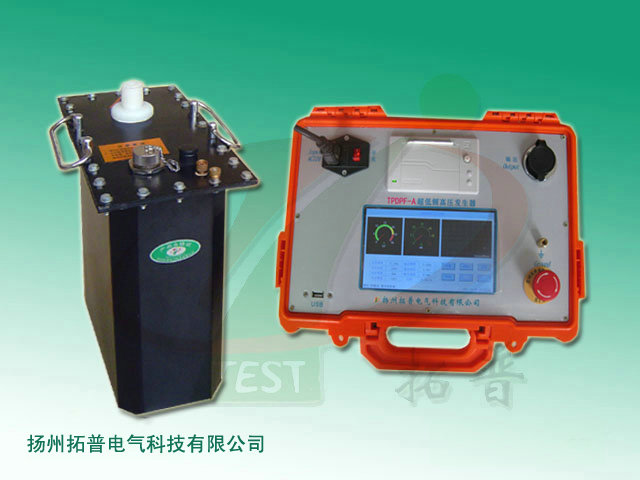

扬州拓普电气科技有限公司提供的程控超低频高压发生器_TP_FLDVLF-30A_80A_技术参数 电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一，耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中 0.1Hz 超低频技术是新技术，发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，2004 年颁布了电力行业标准《超低频高压发生器通用技术条件 DL/T 849.4－2004》，我国正在推广这一最新的试验方法。 在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法，超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。从国内外多年的理论和实践证明，用0.1Hz 超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，这就是为什么发达国家普遍采用这一方法的主要原因。 超低频高压发生器是采用新技术自主研发的核心产品，采用 7 寸触模屏、进口高速AD采集电路，以及先进生产工艺。提高了仪器质量稳定性，降低了设备的体积和重量，操作简单，克服了国内同类产品的诸多缺点（见表 1），性价比远远高于同类进口产品的机械式升压器使用寿命短、故障率高、体积大的缺点。相较于其他几种耐压试验设备方式而言，0.1Hz超低频具有诸多优点。 技术参数 工作电源 | 220V±5%，50±2Hz， 注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于8kW，频率 50Hz，电压 220V±5%） | 输出电压 | 80kV | 输出频率 | 0.1Hz、0.05Hz、0.02Hz | 带载能力 | 0.1Hz-0.5uF、0.05Hz-1.0uF、0.02Hz-2.5uF | 测量精度 | 3% | 电压正，负峰值误差 | ≤3％ | 电压波形失真度 | ≤5％ | 温度 | -10℃～+40℃ | 湿度 | ≤85％RH |
