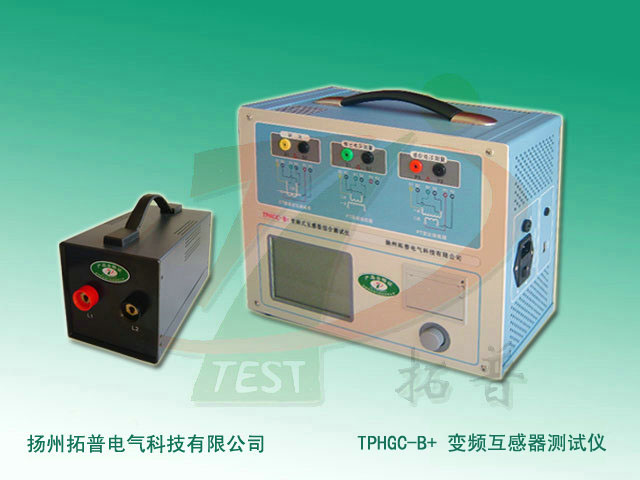

扬州拓普电气科技有限公司提供的变频式CT伏安特性测试仪_CTP-A/B/C/D_技术参数 变频互感器综合测试仪广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、是电力行业用于互感器的专业测试仪器。 功能特点 1、变频原理，输出仅180V的交流电压和12A的交流电流，却能应对拐点高达60KV的CT测试； 2、可用于各种型号C T、P T的励磁、变比、相位、 极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试； 3、8 . 4寸高亮LCD彩色屏幕显示 、全中文图形界面，采用旋转光电鼠标操作； 4、装置可存储3000组测试数据，掉电不丢失； 5、试验完毕后可调出数据进行分析，或通过U盘上传至PC机生成EXCEL报告； 6、面板自带打印机，自动打印生成的试验报告； 7、输出180A大电流，可用于现场通流试验。 装置设计用于CT、PT的以下试验： | 变频互感器综合测试仪 | 励磁特性试验 | | 变比试验 | | 相位和极性试验 | | CT各种一次电流及各种负荷时的比差、角差测量 | | CT二次绕组电阻测量 | | CT二次回路负荷测量 | | CT暂态特性测试与分析 | | 测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等 | | 拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量 |
技术参数
| 输出电压 | 0～180V (RMS) | | 输出电流 | 0～12A (RMS)，峰值36A | | 电压测量 | 准确度±0.1% | | Ct变比测量范围 | 1～40000 | | Pt变比测量范围 | 1～40000 | | 变比测量 | 准确度±0.5% | | 相位测量 | 准确度：±3’，分辨率：0.3’ | | 二次绕组电阻 | 测量范围:0.1～300Ω，分辨率:0.2mΩ，精度:0.5%±1 mΩ | | 交流负载测量 | 0～1000VA，精度:0.5%±0.1 VA | | 升流电流输出 | 0～180A | | 输入电源电压 | AC220V±20%，50HZ | | 工作条件 | 温度:-10℃～50℃，湿度:≤90% |
