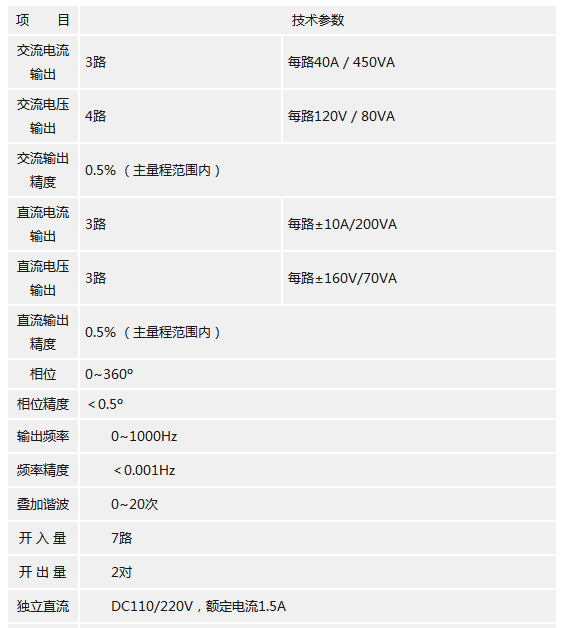

扬州拓普电气科技有限公司提供的微机继电保护测试仪_TP_ZCAR-702_技术参数 AR-702微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代微电子技术和器件实现的一种新型小型化微机继电保护测试仪。 功能特点 1、智能型主机主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。 2、单机独立运行装置由方便灵活的旋转鼠标通过大屏幕液显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。 3、联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存储测试数据，显示矢量图，绘制故障波形，联机打印报表等。 4、大屏幕LCD显示屏本机采用大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。 5、“傻瓜式"操作采用先进的控制器“旋转鼠标"，大大简化了操作部分的结构，操作简便、快捷，容易掌握。 6、新型高保真功放 输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，精度好，可靠性高。 7、电流、电压直接输出 相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率,可加1-20次谐波。 8、自我保护采用合理设计的散热结构，并具有可靠多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。 9、具有独立专用直流电源输出装置设有一路110V或220V专用直流电源输出。 10、接点丰富具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。 11、主机一体化单机结构采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。 技术参数
