扬州拓普电气科技有限公司提供的电子式_多倍频耐压装置_TP_ZC-506_技术参数

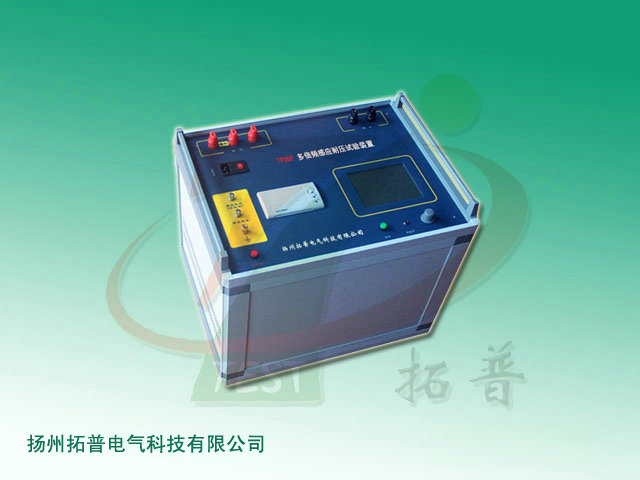

506 电子式多倍频耐压装置又称多倍频感应耐压试验装置及多倍频耐压试验装置，变压器和互感器的感应耐压试验是保证产品质量符合国标的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

功能特点

1、该装置采用电力电子技术，内部核心部分使用变频调节器;

2、参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术;

3、内置计算机，8寸彩色液晶显示，数据存储可达到3200组;

4、采用触摸式操作方式，配备热敏打印机进行汉字打印;

5、可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选)，触摸方式调节电压(步长可以实时调节，选择1V、2V、5V、10V)，可实现本装置的多倍频试验电压输出;

6、外置LC滤波回路，保证波形畸变率在指标范围内;

7、外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力;

8、体积小、重量轻，便于携带，便于大功率化;

9、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出;

10、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

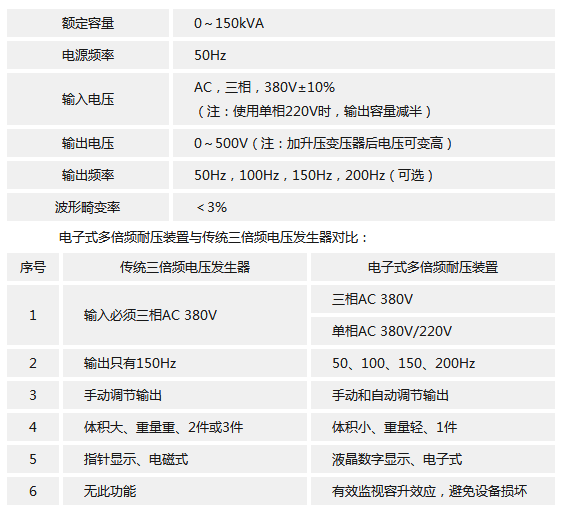

技术参数

信息整理：扬州拓普电气科技有限公司
