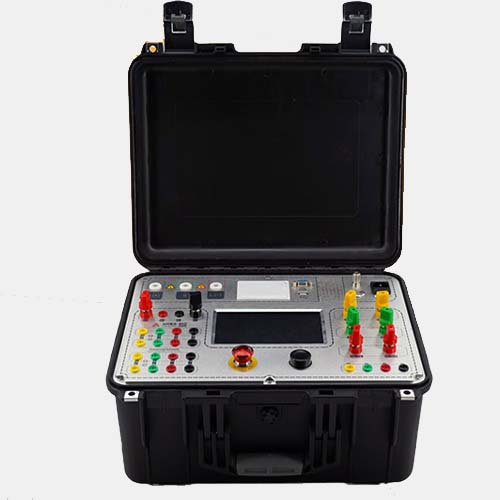

扬州拓普电气科技有限公司提供的配电变压器测试系统_TP_LXZC-04P_技术参数

功能特点

1、智能测试功能：具有输入一次参数，就可以完成变压器的各个档位的直阻、变比测试。智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。

2、一次接线、可完成直阻测试、变比测试、智能测试。

3、直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。

4、变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。

5、损耗测试功能，具有容量、负载、空载、零序阻抗测试功能，遵循最新的《电力变压器能效限定值及能效等级》（GB20052-2020）标准，对配电变压器的能效等级进行准确测量与判断。

6、绝缘电阻测试功能，大的输出短路电流5mA，且1mA～5mA可调。具有绝缘电阻IR、吸收比DAR、极化指数PI测试功能。

7、具有多种有线、无线通讯接口，方便仪器功能扩展。

8、采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。

9、工业级7寸大屏显示，全触控结合一键飞梭操作。

10、采用大容量锂电池供电，内置充电器。

技术参数

1、直阻测试

1）输出电流：20A、10A、5A、1A、0.1A、≤10mA

2）测量范围：20 A档 0.5mΩ～ 100mΩ；   10 A档   1.0mΩ～ 300mΩ

5  A档 10 mΩ～ 1.0 Ω；     1A档   200mΩ～ 6.0 Ω

0.1A档 2.0 Ω～  60 Ω； ≤10mA档   30 Ω～ 50 kΩ

3）准 确 度：±(读数×0.2% + 2个字)

2、变比测试

1）测量范围：0.9～10000

2）准 确 度：±(读数×0.1% + 2个字)(小于等于500)

±(读数×0.2% + 2个字)(大于500小于等于3000)

±(读数×0.3% + 2个字)(大于3000)

3）分 辨 率：0.9～9.9999(0.0001)；      10～99.999(0.001)；

100～999.99(0.01)；        10000及以上(1)；

3、容量、空负载测试

1）测量范围：电压 AC 50V～850V，电流 AC 0.5A～100A，

容量 30kVA～65000kVA

2）准 确 度：电压、电流   ±(读数×0.2% + 2个字)；

功率(0.2≤cosφ≤1)  ±(读数×1.0% + 2个字）；

容量   ±(读数×10 % + 2个字）

4、绝缘电阻测试

1）输出电压：500V、1000V、2500、5000V可选

2）短路电流：1mA～5mA可选

3）电流测试量程：10mA

4）电流测试精度：±(读数×5%+0.2nA)

5）电容测试量程：20μF

6）电容测试精度：±(读数×15%+0.03nA)

7）电容放电速率：从10000V到10V,0.5S/μF

8）准确度/量程：未指定：500V  ＜100kΩ；

1000V  ＜100kΩ；

2500V  ＜100kΩ；

5000V  ＜100kΩ；

5%：  500V   100kΩ～10GΩ；

1000V  100kΩ～20GΩ；

2500V  100kΩ～100GΩ；

5000V  100kΩ～10GΩ；

20%：  500V   10GΩ～100GΩ；

1000V  20GΩ～200GΩ；

2500V  100GΩ～1TΩ；

5000V  100GΩ～1TΩ；

未指定：500V   ＞100GΩ；

1000V  ＞200GΩ；

2500V  ＞1TΩ；

5000V  ＞1TΩ。

5、工作电源：内置锂电池，容量11AH

6、充电电压：AC220V

7、主机尺寸：438mm（长）×318mm（宽）×190mm（高）

8、主机重量：12kg

9、使用温度：-10℃～50℃

10、相对温度：≤90%，不结露
