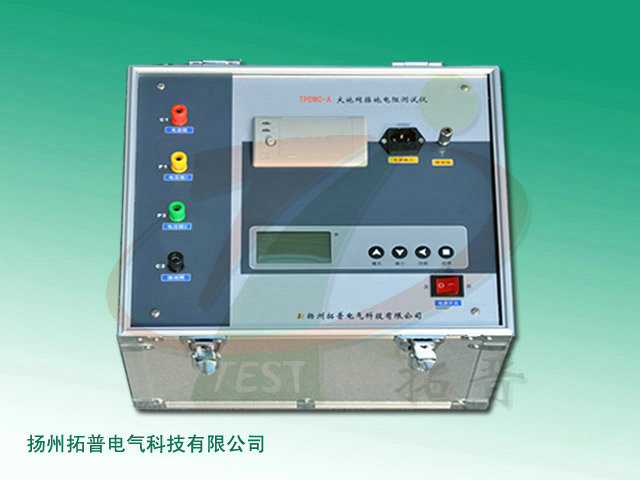

扬州拓普电气科技有限公司提供的大地网接地电阻测试仪_TP_AK500D\F_技术参数

性能特点

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.0052，可用来测量接地阻抗很小的大型地网。

4、功能大。可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻,土壤电阻率。外配专用选频表测量跨步电压和接触电压，还可测量地表电位梯度，抗干扰能

力更强，精度更高。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

技术指标

1、主机技术参数

1、阻抗测量范围:0~5000Ω分辨率:0.001m2

测量误差:±(读数x2%+0.01Ω)

2、测试电流波形:正弦波

3、测试电流频率:45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

4、输出电流:1、2、3、4、5A最大输出电压:450V

5、测量线要求:电流线铜芯截面积≥1.5mm2

电压线铜芯截面积≥1.0mm2

6、供电电源:AC180~270V,50/60Hz

7、外形尺寸:370x285x285mm仪器重量:18kg

2.选频表技术参数

1、测量范围:0~600V准确度:±(读数x1%+0.1mV)最大分辨率:0.001mV

2、输入阻抗:>500kΩ人体模拟电阻:1500Ω±5%

3、测量频率:与大地网接地电阻仪对应干扰抑制比:≥80dB

4、电池工作时间:约8小时

5、充电时间:约3小时充电电源:220V±10%，50Hz/60Hz

信息整理：扬州拓普电气科技有限公司
