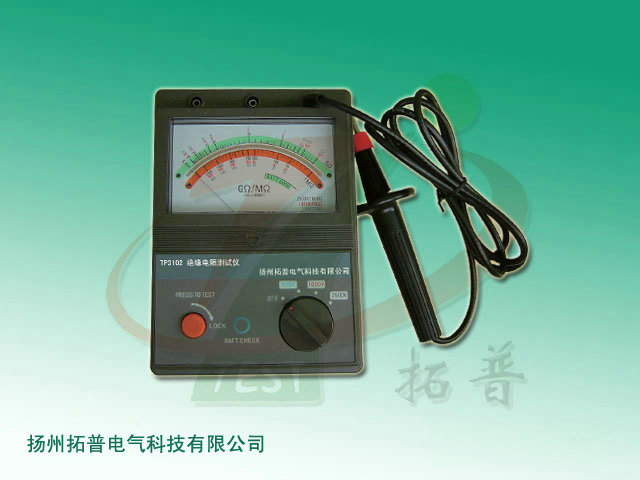

扬州拓普电气科技有限公司提供的拓普品牌TP3103 绝缘电阻测试仪操作规程

TP3103绝缘电阻测试仪采用了先进的电子测量技术和元器件，弥补了早期兆欧测量表的不足之处，适合新的电力试验规程的要求，其不同的电压输出，适用于各种行业测量各种电气设备的绝缘电阻、吸收比，极化指数的测量。其一机多用，测量范围宽，输出稳定，读数直观，单人便可操作，是手摇式兆欧表理想的替代产品。适用于电力、电信及工矿企业等行业测量各种电气设备的绝缘电阻。

1使用条件：

使用环境温度：-10～40℃   使用环境湿度：≤90％

2技术参数：

2.1 供电电源：DC 12V（8节5号高能碱性电池）

2.2 电阻测量范围：0.1～200GΩ；

3 操作方法：

3.1试品需经人工放电证实不存在高压后方可测量。

绝缘电阻        容性负载（吸收比，极化指数）

3.2根据不同试品试验的需要按图接线，选定电压档位，按下电源开关，即可测量。

3.3测量完毕后，需进行人工放电后，证实试品无高压后方可拆线。

4 注意事项：

4.1 本仪器在户内、户外均可使用，但应避开雨林、腐蚀气体、尘埃过浓、高温高压、阳光直射等场所，以及避免剧烈震动。

4.2 仪器的使用、维修、护理和调整应由专业人员进行。

4.3 使用仪器测试前应对接线进行确认，并确保接头无松动现象，确认无误后方可进行试验。

4.4仪器应在关机状态下切换电压档位。做绝缘测试时，不允许被试品带电测量。仪器电源开关一经按下，L端就有高压输出，在测试过程中禁止移动测试夹，应注意保持合适的安全距离。

4.5当测量结束后，放电完毕后，线中可能还会有剩余电流，拆除过程中可能会打火放电，为了试验人员安全，操作过程中要注意佩戴劳保用品。

4.6 仪表长时间不用时，应取出内部电池。更换电池灯亮应及时更换电池。

注：产品在不断更新，请以我公司随机提供的最新版本资料为准！

信息整理：扬州拓普电气科技有限公司
