  产品展示 首页>>产品展示>>试验变压器>>试验变压器

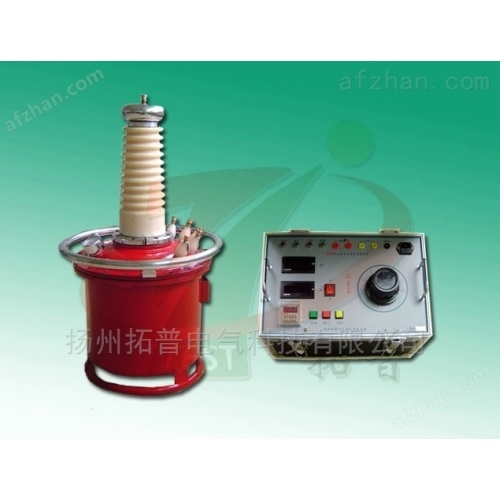

充气式便携式试验变压器

点击放大
产品型号:
产品报价:
产品特点:
拓普电气经过多年的努力,成功研发生产了TPSBQ系列充气式便携式试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300KV。
上一个产品:电缆谐振试验装置
下一个产品:高压试验变压器
  充气式便携式试验变压器的详细资料:

TPSBQ充气式试验变压器产品概述
    试验变压器是电力设备检测及预防性试验所*的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
    随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。
    拓普电气经过多年的努力,成功研发生产了TPSBQ系列充气式轻型试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。

TPSBQ充气式试验变压器工作原理
    把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱,经自耦调压器调节电压输入试验变压器初级绕组,根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值-工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压,其幅值是工频高压有效值的1.41倍。

TPSBQ充气式试验变压器产品结构
1、TPSBQ系列充气式试验变压器其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了《JB3570-98》标准要求。
    TPSBQ系列充气式试验变压器采用优质冷轧30Q-130取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。
2、TPSBQ(JZ)产品与YD产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换TPSBQ是工频高压交流输出还是高压直流输出。
3、TPSBQ(C)产品与TPSBQ产品的不同在于套管内结构。
4、TPSBQ(W)产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺,使得此型号变压器局放量很小(≤5PC),有利于用局放仪在高电压状态下判别其它电气设备(如GIS、CVT、电缆附件、主变等)的局放量。

TPSBQ充气式试验变压器使用注意事项
1、试验设备的布置,对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及施高压引线。
2、试验现场安装围栏、悬挂“止步、高压危险”标示牌。
3、试验中高压引线要有支撑或牵引绝缘物。要有安全监护员,防止有人靠近和从底下穿过。
4、直流高压试验中微安表在高位时,除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。
5、工频耐压试验:请注意验算设备容量是否足够,并应避免产生谐振。
6、工作地线(高压尾、稳压电容末端接地线)与保护地线(操作箱外壳)应分开连接,并有良好的接地性能。
7、试验中如有电源不规则摆动(如电焊)必然影响高压输出稳定,此时应停止试验查找原因排除。
8、试验工作对气候(温度、湿度)的要求应符合试验规程要求,并作记录。
9、高压测试工作要严格执行能源部颁发的安全工作规程有关规定。
